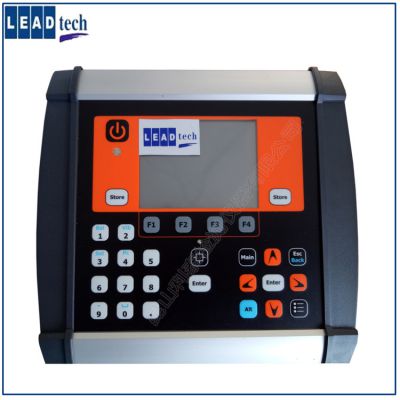

CXBalancer风机现场动平衡仪介绍：

* 不同于其他单一平衡仪，它具有强大的振动分析功能;

* 现场动平衡仪不需要猜测平衡结果，能大量节省平衡旋转设备的时间;

* 提供平衡测 量及分析

告知用户在哪里添加或者去除不平衡量，以及位置的重量来达到平衡

包含你所需要的功能来快速且***实施动平衡校正

简单的软件操作提供给你需要监控的振动及实施的平衡校正

操作简单避免不必要复杂动作

双面动平衡功能 标 准的硬件与软件

光学速度传感器容易安装及使用，并且具有良好的距离适用性

离旋转设备(0.1-2.0米)

振动值可显示所选择的单位，英制或公制和加速度， 速度及位移单位，配置的振动传感器具有精度高，可靠性好并且小巧足以放置到任何狭小的空间。

快速、简单、高可靠性的性价比仪器

CXBalancer风机现场动平衡仪功能：

1.谐波分析

可同步测量两个测点的振动值

可同步显示转速.总振动值及谐波

可帮助初学者准确判断是否为动平衡.对中不好等机械故障。

2.频谱分析

测量频宽选择：

High pass:4 HZ, 8 HZ ,10 HZ

Low pass:1000,1600,6400

Window:Hanning/Rectangular

3.Envelope(包 络频谱分析功能)

测量频宽选择：0.6—1.2k,1.2—2.2k

2.2—3.2k,3.2—6.4k

此功能用于轴承及齿轮的早期缺陷的分析。

MainttechCXBalancer机床专用现场动平衡仪

4.Frequency Response

可同时采集到一倍转速频率振动值及相位

可改变机器转速采集到不同转速下振幅与相位

此功能主要判断设备的共振频率

5.总振动值测量功能

长条显示振动稳定状况 数字显示振动值

频宽设定：高通4. 8. 10hz 低通1k,1.6k,3.2k,6.4k

具备持续量测及冻结量测功能

可设定***振动量测标准

6.轴承状况值测量功能

长条显示振动稳定状况

数字显示振动值

频宽设定：500,1000,2000

采用ENVELOPE讯号处理技术

振幅单位：9E

具备持续量测及冻结量测功能

7.动平衡校正功能

可通过试重法.影响系数法实施平衡校正。

可实施单.双面动平衡校正

可适用于动平衡转速120—200000RPM

内建数字转速追踪滤波装置

具转速变化及时时监控功能

平衡配置可自动切换平衡分布点

随时更改校正半径，重新计算平衡配重

可通过试重法.影响系数法实施平衡校正。

风机转子现场动平衡方法与步骤

1、通过振动检测，确认问题

首先，通过CXBalancer现场动平衡仪的频谱分析功能进行分析，确定风机叶轮的问题是否为动平衡问题。

在确认风机叶轮的问题是动平衡问题后，开始用CXBalancer动平衡仪的动平衡功能进行现场动平衡校正（此以单面动平衡为例）。其具体步骤如下：

2、安装仪器

在风机设备停机的状态下，在转动部位上贴上一小块反光贴纸（约为1cm?）；

将振动传感器吸在电机轴承部位，相位计传感器架于磁性座之上，使其激光打到反光贴纸上。安装示意图如下：

3、进行动平衡校正

确认仪器安装好之后，开启风机，在风机达到正常工作转速之后，进入CXBalancer动平衡仪的动平衡功能界面，点击试运行功能后，按确定键开始进行测量风机叶轮的初始振动值以及相位。待数据稳定后进行保存并使风机停机。

4、安装试重螺丝

确定叶轮停止以后，在叶轮上任意位置通过打孔锁螺丝或者焊接的方式加一个称好重量的试重（根据风机叶轮重量选择合适重量的试重）；并将重量输入到CXBalancer动平衡仪中；重新开启风机并进行***次测量振动及相位；待保存后，CXBalancer动平衡仪上即可自动计算出其应加配重的角度以及重量。

5、安装配重螺丝

先使风机处于停机状态，先取下试重，然后根据CXBalancer动平衡仪上计算的结果，以安装试重螺丝的位置为0度，旋转方向的反方向角度来安装称好的配重螺丝。

CXBalancer现场动平衡仪适用于风机、转子、汽轮机、泵浦、大型风扇、涡轮分子泵等所有旋转设备的现场动平衡校正。
